1 IND1-01 A lire attentivement et à conserver à titre d information The user should retain these instructions for future reference Bitte aufmerksam durchlesen und aufbewahren Da leggere attentamente e conservare a titolo d informazione Dit document goed doorlezen en bewaren A leer detenidamente y a conservar a título inforativo Läs igenom anvisningen noga och spara den Les anvisningen nøye og oppbevar den til senere bruk Do uważnego przeczytania i zachowania tytułem iformacji Læs vejledningen nøje igennem inden installation og opbevar den Ler atentamente e guardar a título de informação Figyelmesen olvassa el és ó rizze meg ezt a felszerelési és kezelési útmutatót! Lue tarkkaavaisesti ja säilytä myöhempää käyttöä varten èâappleâ ÛÒÚ ÌÓ ÍÓÈ ÌËÏ ÚÂÎ ÌÓ ÔappleÓ ËÚ ÈÚ ËÌÒÚappleÛÍˆË Prosíme Vás o důkladné prostudování a uschování. F UK IRL D I NL E S N DK H PL RO FI P RUS CZ NOTICE D'INSTALLATION INSTALLATION INSTRUCTIONS INSTALLATIONSHINWEISE ISTRUZIONI PER L'INSTALLAZIONE INSTALLATIE VOORSCHRIFTEN MANUAL DE INSTALACIÓN INSTALLATIONS- OCH SKÖTSELANVISNING INSTALLASJONSANVISING INSTALLATIONSVEJLEDNING INSTRUKCJA INSTALACJI FELSZERELÉSI ÉS KEZELÉSI ÚTMUTATÓ MANUAL DE INSTALARE ASENNUSOHJEET MANUAL DE INSTALAÇÃO Инструкция по монтажу и эксплуатации NÁVOD K INSTALACI A POUŽÍVÁNÍ SANIALARM FRANCE SOCIETE FRANÇAISE D ASSAINISSEMENT 8, rue d Aboukir Paris Tél Fax UNITED KINGDOM SANIFLO Ltd., Howard House, The Runway South Ruislip (Middx.,) HA4 6 SE Tel / 4040 Fax ESPAÑA GRUPO SFA C/ Cuzco, Barcelona Tel. (93) Fax (93) DEUTSCHLAND SFA SANIBROY GmbH Waldstr. 23 Geb. B Dietzenbach Tel. (060 74) Fax (060 74) BENELUX SFA BENELUX B.V. Voltaweg XK Echt Tel Fax CANADA SFA-SANIFLO INC Speedvale Avenue West Guelph ON - N1K 1E6 Tel Fax SVERIGE SANIFLO AB BOX 86 S Sollentuna Tel Fax ITALIA SFA ITALIA spa Via del Benessere, Siziano (PV) Tel Fax ROMÂNIA SFA SANIFLO S.R.L. Strada Leonard Nicolae, nr. 2A Timisoara Tel Fax РОССИЯ SFA êéëëàü åóòí äóîô Ì È ÔÂapple. 9, ÍÓÏ. 103 TeÎ. (495) Ù ÍÒ (495) IRELAND SANIRISH Ltd IDA Industrial Estate Edenderry County Offaly Tel Fax POLSKA SFA POLAND ul. Kolejowa omianki/warszawa Tel. (+4822) Fax (+4822) ČESKÁ REPUBLIKA SFA-SANIBROY, spol. s r.o. Na Košince PRAHA 8 Tel : Fax : SERVICE HELPLINES TEL FAX France UT par appel United Kingdom (Call from a land line) Canada Deutschland (060 74) España (93) (93) Benelux Italia Sverige êóòòëfl (495) (495) Ireland (LOW CALL) Polska (+4822) (+4822) Česká Republika România Service information :

2 0 1 2 x 1,5V 2 A Ø 3-4 B Ø 10 SILICONE 3

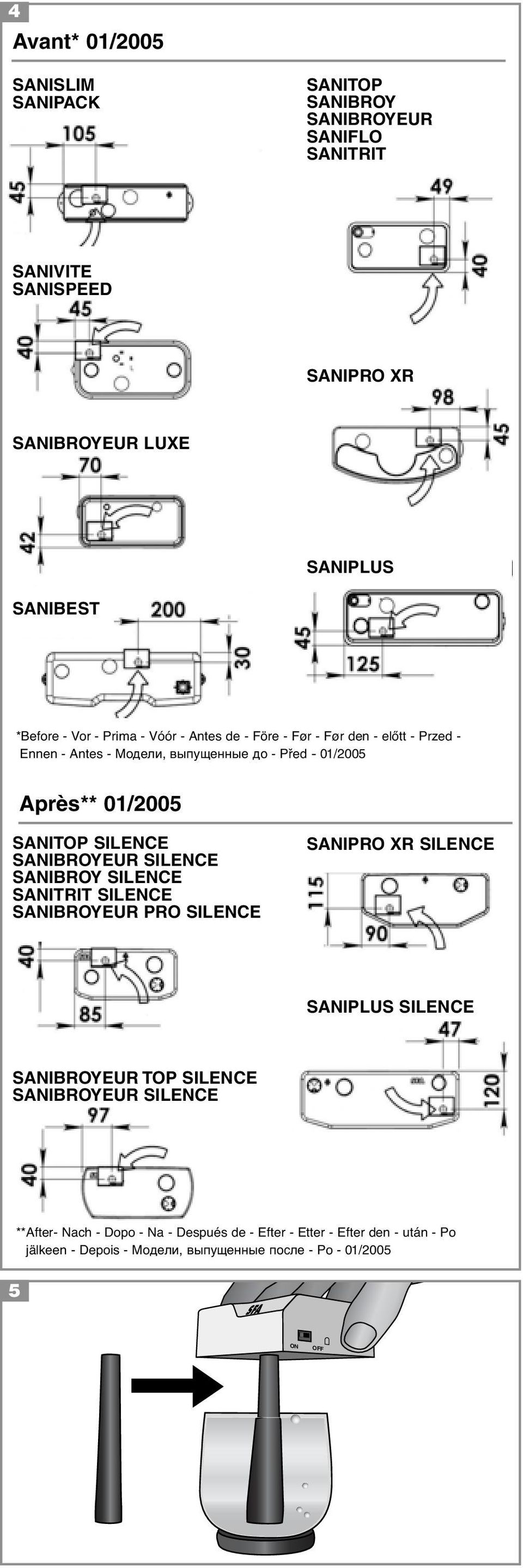

3 4 Avant* 01/2005 SANISLIM SANIPACK SANITOP SANIBROY SANIBROYEUR SANIFLO SANITRIT SANIVITE SANISPEED SANIPRO XR SANIBROYEUR LUXE SANIPLUS SANIBEST *Before - Vor - Prima - Vóór - Antes de - Före - Før - Før den - előtt - Przed - Ennen - Antes - Модели, выпущенные до - Před - 01/2005 Après** 01/2005 SANITOP SILENCE SANIBROYEUR SILENCE SANIBROY SILENCE SANITRIT SILENCE SANIBROYEUR PRO SILENCE SANIPRO XR SILENCE SANIPLUS SILENCE SANIBROYEUR TOP SILENCE SANIBROYEUR SILENCE **After- Nach - Dopo - Na - Después de - Efter - Etter - Efter den - után - Po jälkeen - Depois - Модели, выпущенные после - Po - 01/ SFA ON OFF

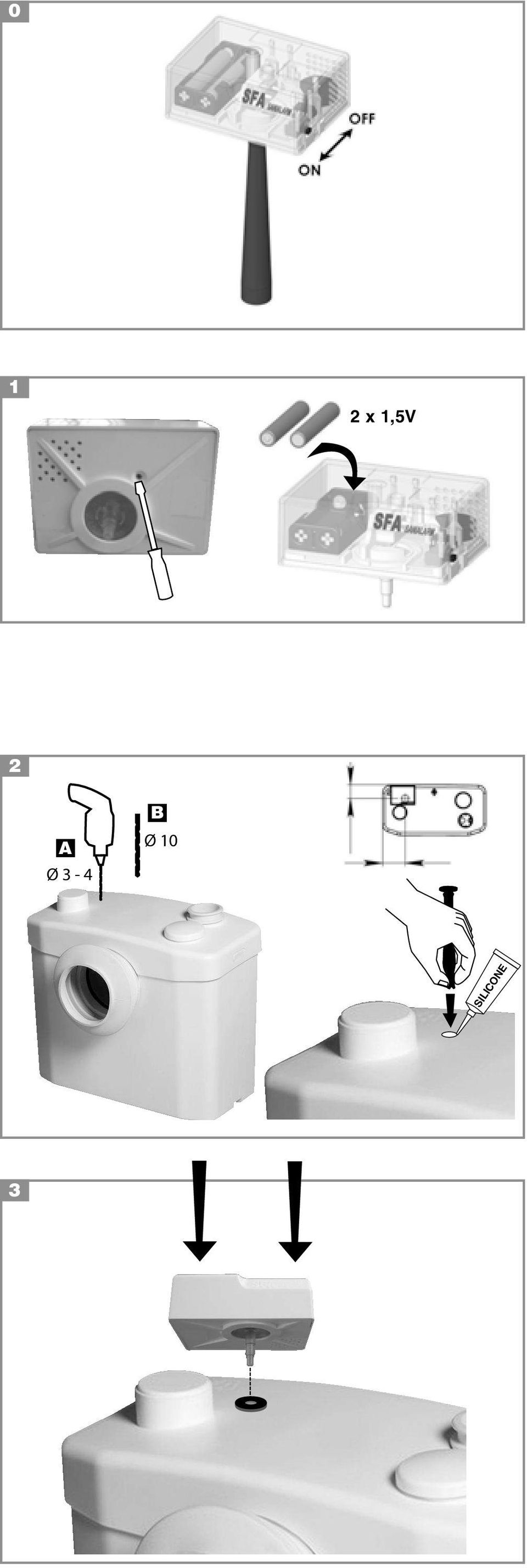

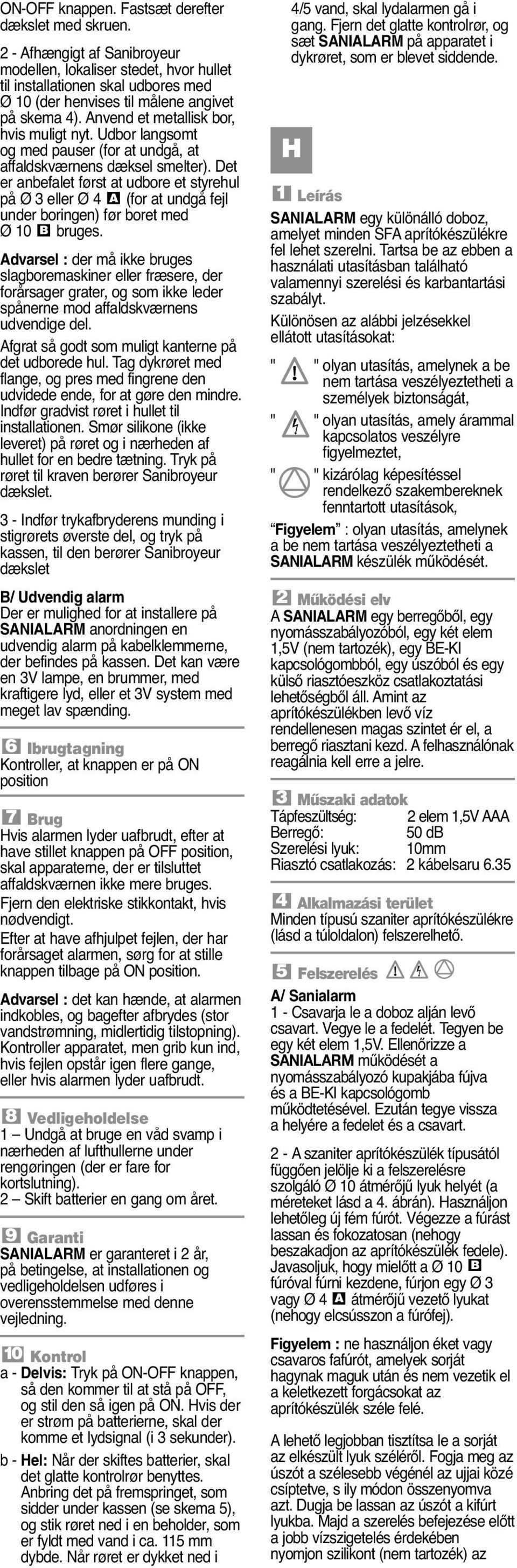

4 ON-OFF knappen. Fastsæt derefter dækslet med skruen. 2 - Afhængigt af Sanibroyeur modellen, lokaliser stedet, hvor hullet til installationen skal udbores med Ø 10 (der henvises til målene angivet på skema 4). Anvend et metallisk bor, hvis muligt nyt. Udbor langsomt og med pauser (for at undgå, at affaldskværnens dæksel smelter). Det er anbefalet først at udbore et styrehul på Ø 3 eller Ø 4 A (for at undgå fejl under boringen) før boret med Ø 10 B bruges. Advarsel : der må ikke bruges slagboremaskiner eller fræsere, der forårsager grater, og som ikke leder spånerne mod affaldskværnens udvendige del. Afgrat så godt som muligt kanterne på det udborede hul. Tag dykrøret med flange, og pres med fingrene den udvidede ende, for at gøre den mindre. Indfør gradvist røret i hullet til installationen. Smør silikone (ikke leveret) på røret og i nærheden af hullet for en bedre tætning. Tryk på røret til kraven berører Sanibroyeur dækslet. 3 - Indfør trykafbryderens munding i stigrørets øverste del, og tryk på kassen, til den berører Sanibroyeur dækslet B/ Udvendig alarm Der er mulighed for at installere på SANIALARM anordningen en udvendig alarm på kabelklemmerne, der befindes på kassen. Det kan være en 3V lampe, en brummer, med kraftigere lyd, eller et 3V system med meget lav spænding. 6 Ibrugtagning Kontroller, at knappen er på ON position 7 Brug Hvis alarmen lyder uafbrudt, efter at have stillet knappen på OFF position, skal apparaterne, der er tilsluttet affaldskværnen ikke mere bruges. Fjern den elektriske stikkontakt, hvis nødvendigt. Efter at have afhjulpet fejlen, der har forårsaget alarmen, sørg for at stille knappen tilbage på ON position. Advarsel : det kan hænde, at alarmen indkobles, og bagefter afbrydes (stor vandstrømning, midlertidig tilstopning). Kontroller apparatet, men grib kun ind, hvis fejlen opstår igen flere gange, eller hvis alarmen lyder uafbrudt. 8 Vedligeholdelse 1 Undgå at bruge en våd svamp i nærheden af lufthullerne under rengøringen (der er fare for kortslutning). 2 Skift batterier en gang om året. 9 Garanti SANIALARM er garanteret i 2 år, på betingelse, at installationen og vedligeholdelsen udføres i overensstemmelse med denne vejledning. 10 Kontrol a - Delvis: Tryk på ON-OFF knappen, så den kommer til at stå på OFF, og stil den så igen på ON. Hvis der er strøm på batterierne, skal der komme et lydsignal (i 3 sekunder). b - Hel: Når der skiftes batterier, skal det glatte kontrolrør benyttes. Anbring det på fremspringet, som sidder under kassen (se skema 5), og stik røret ned i en beholder, som er fyldt med vand i ca. 115 mm dybde. Når røret er dykket ned i 4/5 vand, skal lydalarmen gå i gang. Fjern det glatte kontrolrør, og sæt SANIALARM på apparatet i dykrøret, som er blevet siddende. H 1 Leírás SANIALARM egy különálló doboz, amelyet minden SFA aprítókészülékre fel lehet szerelni. Tartsa be az ebben a használati utasításban található valamennyi szerelési és karbantartási szabályt. Különösen az alábbi jelzésekkel ellátott utasításokat: " " olyan utasítás, amelynek a be nem tartása veszélyeztetheti a személyek biztonságát, " " olyan utasítás, amely árammal kapcsolatos veszélyre figyelmeztet, " " kizárólag képesítéssel rendelkező szakembereknek fenntartott utasítások, Figyelem : olyan utasítás, amelynek a be nem tartása veszélyeztetheti a SANIALARM készülék működését. 2 Működési elv A SANIALARM egy berregőből, egy nyomásszabályozóból, egy két elem 1,5V (nem tartozék), egy BE-KI kapcsológombból, egy úszóból és egy külső riasztóeszköz csatlakoztatási lehetőségből áll. Amint az aprítókészülékben levő víz rendellenesen magas szintet ér el, a berregő riasztani kezd. A felhasználónak reagálnia kell erre a jelre. 3 Műszaki adatok Tápfeszültség: 2 elem 1,5V AAA Berregő: 50 db Szerelési lyuk: 10mm Riasztó csatlakozás: 2 kábelsaru Alkalmazási terület Minden típusú szaniter aprítókészülékre (lásd a túloldalon) felszerelhető. 5 Felszerelés A/ Sanialarm 1 - Csavarja le a doboz alján levő csavart. Vegye le a fedelét. Tegyen be egy két elem 1,5V. Ellenőrizze a SANIALARM működését a nyomásszabályozó kupakjába fújva és a BE-KI kapcsológomb működtetésével. Ezután tegye vissza a helyére a fedelet és a csavart. 2 - A szaniter aprítókészülék típusától függően jelölje ki a felszerelésre szolgáló Ø 10 átmérőjű lyuk helyét (a méreteket lásd a 4. ábrán). Használjon lehetőleg új fém fúrót. Végezze a fúrást lassan és fokozatosan (nehogy beszakadjon az aprítókészülék fedele). Javasoljuk, hogy mielőtt a Ø 10 B fúróval fúrni kezdene, fúrjon egy Ø 3 vagy Ø 4 A átmérőjű vezető lyukat (nehogy elcsússzon a fúrófej). Figyelem : ne használjon éket vagy csavaros fafúrót, amelyek sorját hagynak maguk után és nem vezetik el a keletkezett forgácsokat az aprítókészülék széle felé. A lehető legjobban tisztítsa le a sorját az elkészült lyuk széléről. Fogja meg az úszót a szélesebb végénél az ujjai közé csíptetve, s ily módon összenyomva azt. Dugja be lassan az úszót a kifúrt lyukba. Majd a szerelés befejezése előtt a jobb vízszigetelés érdekében nyomjon szilikont (nem tartozék) az

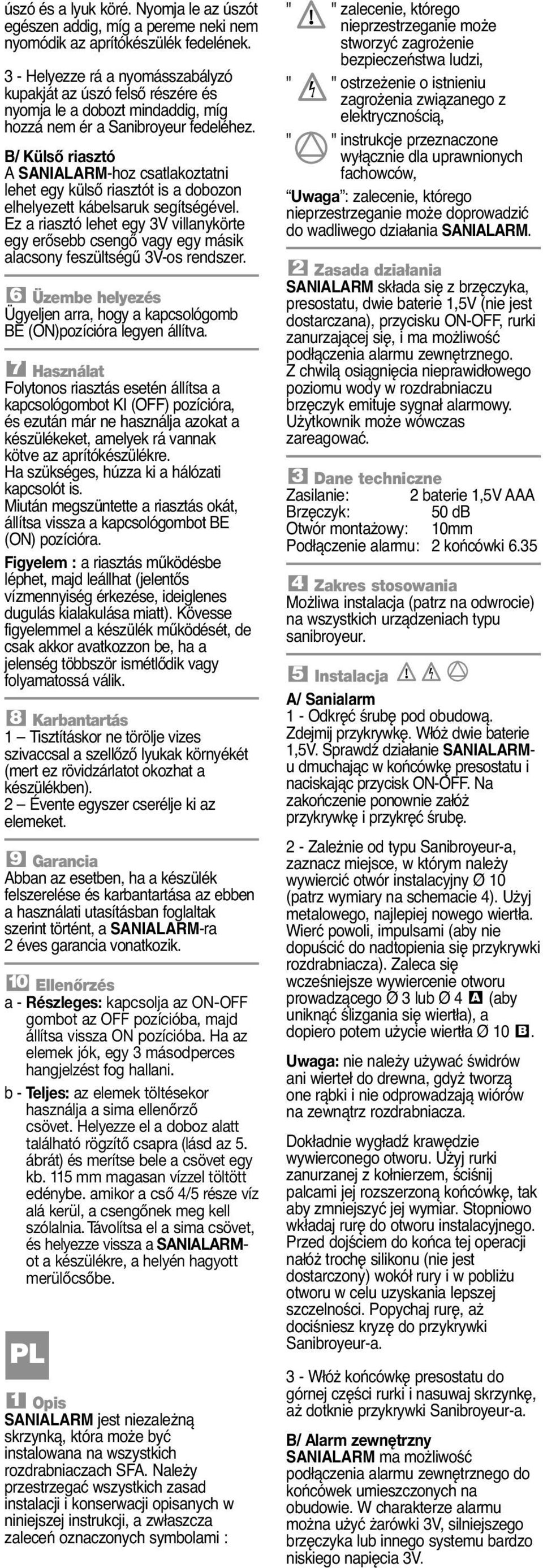

5 úszó és a lyuk köré. Nyomja le az úszót egészen addig, míg a pereme neki nem nyomódik az aprítókészülék fedelének. 3 - Helyezze rá a nyomásszabályzó kupakját az úszó felső részére és nyomja le a dobozt mindaddig, míg hozzá nem ér a Sanibroyeur fedeléhez. B/ Külső riasztó A SANIALARM-hoz csatlakoztatni lehet egy külső riasztót is a dobozon elhelyezett kábelsaruk segítségével. Ez a riasztó lehet egy 3V villanykörte egy erősebb csengő vagy egy másik alacsony feszültségű 3V-os rendszer. 6 Üzembe helyezés Ügyeljen arra, hogy a kapcsológomb BE (ON)pozícióra legyen állítva. 7 Használat Folytonos riasztás esetén állítsa a kapcsológombot KI (OFF) pozícióra, és ezután már ne használja azokat a készülékeket, amelyek rá vannak kötve az aprítókészülékre. Ha szükséges, húzza ki a hálózati kapcsolót is. Miután megszüntette a riasztás okát, állítsa vissza a kapcsológombot BE (ON) pozícióra. Figyelem : a riasztás működésbe léphet, majd leállhat (jelentős vízmennyiség érkezése, ideiglenes dugulás kialakulása miatt). Kövesse figyelemmel a készülék működését, de csak akkor avatkozzon be, ha a jelenség többször ismétlődik vagy folyamatossá válik. 8 Karbantartás 1 Tisztításkor ne törölje vizes szivaccsal a szellőző lyukak környékét (mert ez rövidzárlatot okozhat a készülékben). 2 Évente egyszer cserélje ki az elemeket. 9 Garancia Abban az esetben, ha a készülék felszerelése és karbantartása az ebben a használati utasításban foglaltak szerint történt, a SANIALARM-ra 2 éves garancia vonatkozik. 10 Ellenőrzés a - Részleges: kapcsolja az ON-OFF gombot az OFF pozícióba, majd állítsa vissza ON pozícióba. Ha az elemek jók, egy 3 másodperces hangjelzést fog hallani. b - Teljes: az elemek töltésekor használja a sima ellenőrző csövet. Helyezze el a doboz alatt található rögzítő csapra (lásd az 5. ábrát) és merítse bele a csövet egy kb. 115 mm magasan vízzel töltött edénybe. amikor a cső 4/5 része víz alá kerül, a csengőnek meg kell szólalnia. Távolítsa el a sima csövet, és helyezze vissza a SANIALARMot a készülékre, a helyén hagyott merülőcsőbe. PL 1 Opis SANIALARM jest niezależną skrzynką, która może być instalowana na wszystkich rozdrabniaczach SFA. Należy przestrzegać wszystkich zasad instalacji i konserwacji opisanych w niniejszej instrukcji, a zwłaszcza zaleceń oznaczonych symbolami : " " zalecenie, którego nieprzestrzeganie może stworzyć zagrożenie bezpieczeństwa ludzi, " " ostrzeżenie o istnieniu zagrożenia związanego z elektrycznością, " " instrukcje przeznaczone wyłącznie dla uprawnionych fachowców, Uwaga : zalecenie, którego nieprzestrzeganie może doprowadzić do wadliwego działania SANIALARM. 2 Zasada działania SANIALARM składa się z brzęczyka, presostatu, dwie baterie 1,5V (nie jest dostarczana), przycisku ON-OFF, rurki zanurzającej się, i ma możliwość podłączenia alarmu zewnętrznego. Z chwilą osiągnięcia nieprawidłowego poziomu wody w rozdrabniaczu brzęczyk emituje sygnał alarmowy. Użytkownik może wówczas zareagować. 3 Dane techniczne Zasilanie: 2 baterie 1,5V AAA Brzęczyk: 50 db Otwór montażowy: 10mm Podłączenie alarmu: 2 końcówki Zakres stosowania Możliwa instalacja (patrz na odwrocie) na wszystkich urządzeniach typu sanibroyeur. 5 Instalacja A/ Sanialarm 1 - Odkręć śrubę pod obudową. Zdejmij przykrywkę. Włóż dwie baterie 1,5V. Sprawdź działanie SANIALARMu dmuchając w końcówkę presostatu i naciskając przycisk ON-OFF. Na zakończenie ponownie załóż przykrywkę i przykręć śrubę. 2 - Zależnie od typu Sanibroyeur-a, zaznacz miejsce, w którym należy wywiercić otwór instalacyjny Ø 10 (patrz wymiary na schemacie 4). Użyj metalowego, najlepiej nowego wiertła. Wierć powoli, impulsami (aby nie dopuścić do nadtopienia się przykrywki rozdrabniacza). Zaleca się wcześniejsze wywiercenie otworu prowadzącego Ø 3 lub Ø 4 A (aby uniknąć ślizgania się wiertła), a dopiero potem użycie wiertła Ø 10 B. Uwaga: nie należy używać świdrów ani wierteł do drewna, gdyż tworzą one rąbki i nie odprowadzają wiórów na zewnątrz rozdrabniacza. Dokładnie wygładź krawędzie wywierconego otworu. Użyj rurki zanurzanej z kołnierzem, ściśnij palcami jej rozszerzoną końcówkę, tak aby zmniejszyć jej wymiar. Stopniowo wkładaj rurę do otworu instalacyjnego. Przed dojściem do końca tej operacji nałóż trochę silikonu (nie jest dostarczony) wokół rury i w pobliżu otworu w celu uzyskania lepszej szczelności. Popychaj rurę, aż dociśniesz kryzę do przykrywki Sanibroyeur-a. 3 - Włóż końcówkę presostatu do górnej części rurki i nasuwaj skrzynkę, aż dotknie przykrywki Sanibroyeur-a. B/ Alarm zewnętrzny SANIALARM ma możliwość podłączenia alarmu zewnętrznego do końcówek umieszczonych na obudowie. W charakterze alarmu można użyć żarówki 3V, silniejszego brzęczyka lub innego systemu bardzo niskiego napięcia 3V.
